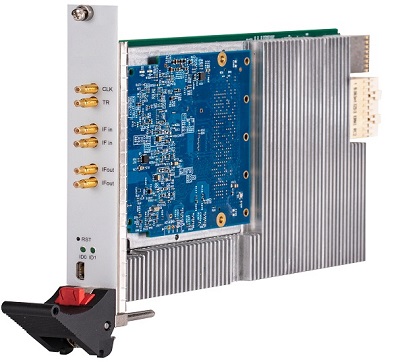

TX4770（PXIe采集回放卡,2ch,14bit,2.6Gsps ADC,2ch,14bit,2.5Gsps DAC）
| 规格 | 指标 | 备注 | |
| FPGA芯片 | XCKU060 | Xilinx Ultrascale | |
| ADC | 通道数 | 2 | |
| 采样率 | 2.6Gsps | ||
| 分辨率 | 14位 | ||
| DAC | 通道数 | 2 | |
| 采样率 | 2.5Gsps | ||
| 分辨率 | 14位 | ||
| 连接器 | SSMC | Female | |
| 输入阻抗 | 50欧姆 | ||
| 输入信号 | 频率 | 10dBm | |
| 输出信号 | 频率 | 0dBm | |
| 输入时钟 | 频率 | 4.5-250MHz | |
| 功率 | 3~5dBm | 正弦波 | |
| 外触发输入 | 幅度 | 3.3V | TTL |
| 板载存储器 | 2 Gbytes DDR4-2400 | ||
| 接口类型 | PXIe (PCIe Gen3x8) | ||
